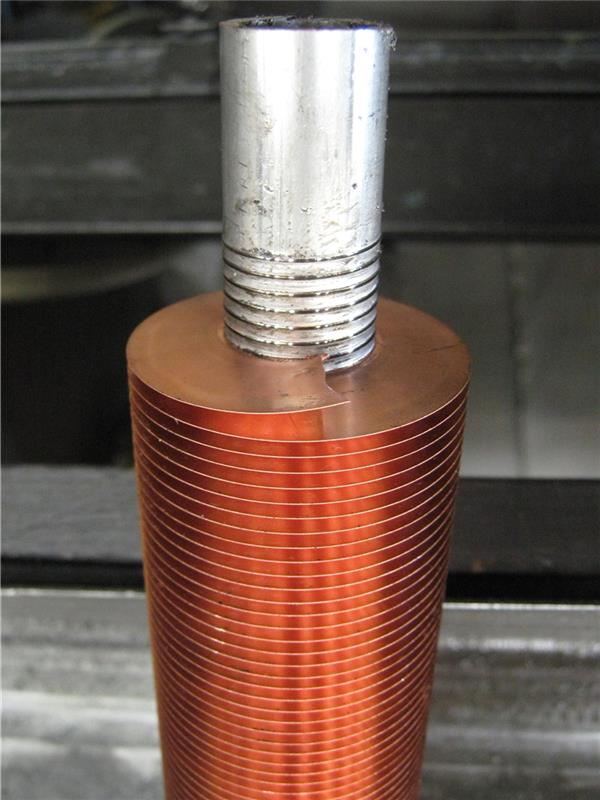

De ingebedde buis met vinnen maakt gebruik van sleufvormige inbeddingstechnologie, waardoor de stabiliteit van de vinnen, een stevige inbedding met een trekkracht van minimaal 70N en de mogelijkheid om mediatemperaturen tot 400 graden te weerstaan worden gegarandeerd. Het vertoont een robuuste temperatuurbestendigheid en thermische schokbestendigheid, waardoor het veelvuldig wordt toegepast in petrochemische luchtkoelers.
Specificatie van G-type ingebedde vinbuis
Productnaam: G-type ingebedde vinbuis
Materiaal basisbuis: koolstofstaal, gelegeerd staal, roestvrij staal, koper
Buitendiameter basisbuis: 15,88 mm-50,8 mm
Wanddikte basisbuis: 1.0mm-3.0mm
Lengte basisbuis: 1m-15m
Finmateriaal: aluminium, koolstofstaal, koper
Vinnenhoogte: 6,35 mm-25,4 mm
Vindikte: 0,4 mm (standaarddikte)
Vinnensteek: 2,1 mm-6.0mm
Groefdiepte: 0.35 mm-0.4 mm
Buislengte zonder ribben: 50+50mm, of zoals vereist
Betalingsvoorwaarden: T/T, L/C
Levertijd: 45-65 dagen
materiaalspecificatie van G-type ingebedde vinbuis
Koolstofstaal | ASTM A179, ASTM A192, ASTM A210 Gr.A1/C, ASTM A106 Gr.B, enz. |
Roestvrij staal | TP304/304L, TP316/316L, ASTM A789 S31803/S32205, ENZ. |
Koper | UNS12200 |
Aluminium | AA1100, AA1060, enz. |

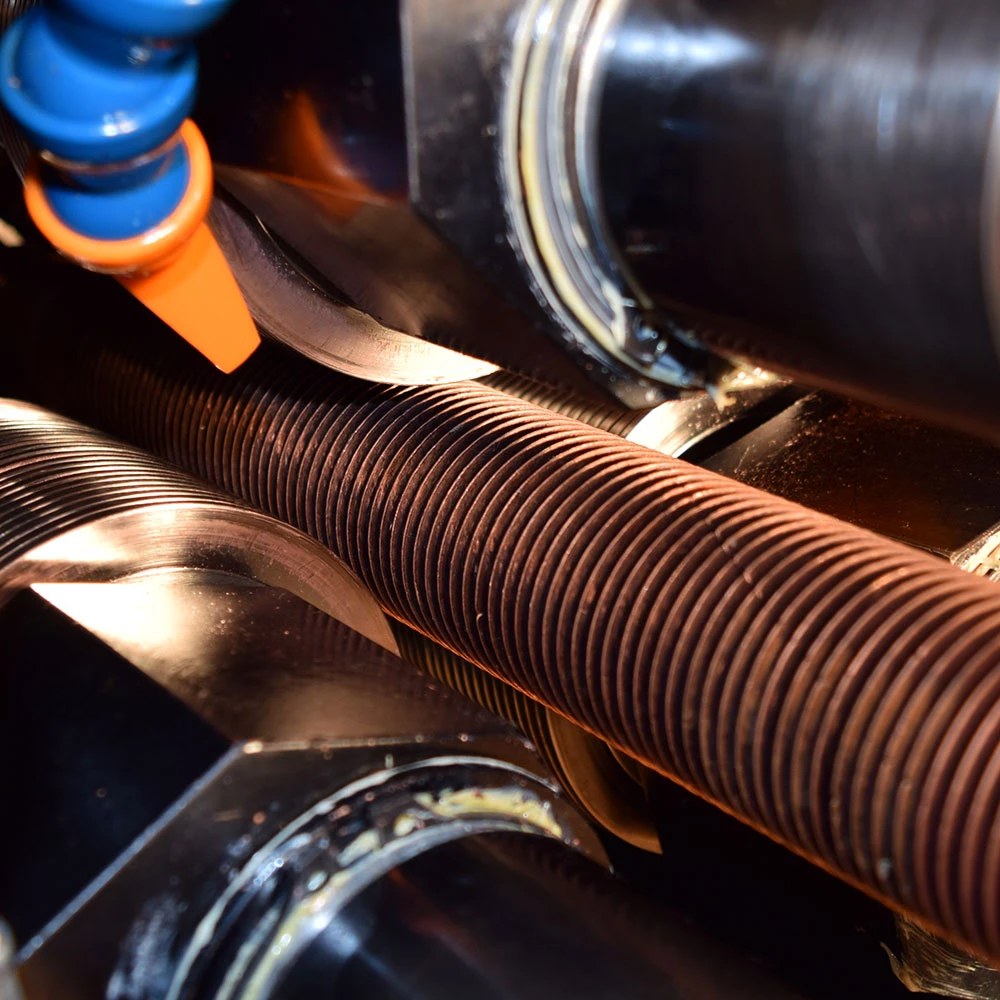

productieproces van ingebedde vinbuis van het g-type
Het productieproces van ingebedde ribbenbuizen bestaat hoofdzakelijk uit twee stappen:
In eerste instantie wordt een machine gebruikt om een spiraalvormige groef te maken, die doorgaans {{0}},25 mm tot 0,5 mm diep is, op het oppervlak van de stalen buis.
In de tweede stap wordt de vinstrip in de groef op het oppervlak van de stalen buis gestoken.
Tegelijkertijd wordt een rollend wiel gebruikt om het metaal dat uit de groef is geëxtrudeerd samen te drukken en terug te duwen om de basis van de vin te versterken. Dit zorgt voor een aangewezen contactgebied tussen de vin en de buis.
Meestal zijn ingebedde lamellenbuizen geschikt voor gebruik bij temperaturen tot 400 graden.
maattabel van G-type ingebedde vinbuis
Basisbuisspecificatie | Fin-specificatie | |||
Buitendiameter (mm) | GEWICHT (mm) | Hoogte (mm) | Dikte (mm) | Hoogte (mm) |
15.88-50.8 | 1.0-3.0 | 6.35-25.4 | 0.4 | 2.1-6.0 |
Materiaal | Materiaal | Lengte | ||
CS, SS, gelegeerd staal, koper | Aluminium, CS, Koper | Minder dan of gelijk aan 15m | ||
kenmerken van ingebedde vinbuis
Hoge vinstabiliteit
Superieure warmteoverdrachtsefficiëntie
Verhoogd bedrijfstemperatuurvermogen en robuuste temperatuurbestendigheid
Uitzonderlijke thermische schokbestendigheid
inspecties van ingebedde vinbuis van het g-type
Chemische samenstelling
Dimensionale inspectie: de daadwerkelijk gemeten afmetingen liggen binnen het toegestane tolerantiebereik
Testen van mechanische eigenschappen: treksterkte, vloeigrens, rek, hardheid
Dleveringsstatus
Oppervlakqkwaliteit
Afvlakken proef
Uitbreidingstest
Niet-destructief onderzoek
Hydrostatische test
toepassingen van ingebedde vinbuis
Industrieën: petrochemie, elektriciteitsopwekking, papierproductie, verwarming van gebouwen, voedselverwerking, chemische verwerking, aardolieraffinage, koeling, verwerking van aardgas en meer.
Toepassingsproducten: warmtewisselaars, luchtkoelsystemen, luchtverwarmers, units voor afvalwarmteterugwinning, economizers, boilers, condensors, verdampers, enzovoort.
